i3 MegaにMarlin 1.1.9を入れるメモ

・Marlin 1.1.9を入れる

基本的に上記手順どおり

For TMC2208 with connectors in original orientation, use Marlin-AI3M-vx.x.x-TMC2208.hex
If you use TMC2208 and already reversed your connectors, use Marlin-AI3M-vx.x.x-TMC2208_reversed.hex
(自分はこちら)
→DOWNLOAD ALL FILESでDLしてきたファイルを解凍し、fileフォルダ内の当該hexファイルを使う(後で)


================
■OctoPi準備(単にG-codeコマンド投入のためなので他の方法でもOK)
基本的に上記手順どおり

→Download OctPi 0.16.0

microSDに焼く
挿してRPi起動

パスワード変更

Webブラウザを用いてIPアドレスでアクセス
→Wizardから設定

・Access Control
 →ID/Password
・Online Connectivity Check
 →Test host & port
 →Enable Connectivity Checkクリック、Nextクリック
・Configure plugin blacklist processing
 →Enable Plugin Blacklist Processingクリック、Nextクリック
・Set up a slicing profile
 →スルーしてNext
・Set up your printer profile
 →Generalは適宜
 →Print bed & build volume
  →Form FactorはRectangular
   OrigineはLower Left
   Heated Bedはチェックが入ったまま
   Print volumeはXとYは210、Zは205を入力(これでいいかは不明)
   Axesはそのまま
   Hotend & extruder もそのまま

→Finish

(USBケーブルでつないでConnectで使える)
================

・Marlin 1.1.9インストールに戻る

(必要かはわからないが)ここからWin用ドライバ入手してインストール

PCとi3 MegaをUSBで繋ぐ
Curaを起動する
Curaでファームのhexファイルを書き込む
→e.g. in Cura: Settings -> Printer -> Manage Printers -> Update Firmware.

i3 MegaのUSBケーブルを外す
OctoPiが動作するラズパイとi3 MegaをUSBケーブルで接続する
WebブラウザからOctoPiにアクセス
i3 MegaとConnect

Terminalタブから以下コマンド投入

M502
M500

Mega-Sの場合は以下も投入(???)

M92 E384
M500

---

i3 MegaにSDカードを挿す(空で良い)
「Print」を押す

<Special Menu>を押してreload?ボタンをタッチ
下矢印タッチで次ページを表示
「Start the mesh leveling」をタッチ

1ポイントごとに高さを調整していく
→ベッドの下のネジは使わず、タッチパネルのZ Up/Z Downで調整していく
→同じコマンドを複数回入力する時にReloadマークを連打しても無意味
 毎回コマンド選択してReloadマークを押す
→1ポイント調整が終わったら<Next Mesh Point>で次へ
→全部で25ポイント(5x5)繰り返す
 全て終わるとビープ音が鳴る
 その後20秒待ってから<Save EEPROM>を選択
→終わったら再起動


マニュアルレベリング終了後、以下コマンド入力
G28
M501
M420 S1


だいたいこのくらいか。
間違いありそう。

ちなみに元のファームに戻すのは以下。
・ANYCUBICのサイトからファームをDLしてくる
・CuraからMarlinを書き込むのと同じ手順で書き込む

以上。
タグ:i3 Mega
【3D Printerの最新記事】
posted by はうあみ at 12:30| Comment(0) | 3D Printer

i3 Megaのモータードライバを換装する

最初に載っているA4988は動作音がかなり大きいのだけれど、これをTMC2208にすると相当静かになると聞いて。

TMC2208(の載った、3Dプリンタにポン付け出来る基板)はAmazonやAliで安く買えるけれど、マケプレで売主がよくわからないとか納期がちと遅いとかそういう理由でDigi-keyから買った。
なおヒートシンクは別に買う必要あり。
熱伝導性両面テープも。
写真には写ってないけれど足は同封される。(要半田付け)




デフォルトではStealhChopモードであり静音だがトルクは低い(らしい)。
これを高トルクのSpreadCycleモードに変更するためには基板を一部ショートさせて書き込みを行う必要あり。
治具が届かないので未確認。

あとは元のモータードライバを引っこ抜いて差し替え。
このままだとA4988と信号線の配置が逆なので何か対応する必要あり。

・逆に配線しなおす
・コネクタを逆に挿す細工をする
・ファームを書き換える
・対応したカスタムファームに入れ替える(Marlin 1.1.9など)

自分はコネクタ逆挿しで対応したが、Marlinの対応バージョンを入れるのがスマートかと思う。
この後、プリンタの電源を入れて電圧チェック。
最初1.0Vに設定したがノズル部が動いてくれなかったので1.2Vまで上げたところ正常動作。
発熱は増えているはずだけれど、大丈夫かはわからない。
夏場は気をつけた方がいいかも。

ちなみに動作音はかなり静かでファンの音の方が大きいぐらい。
テストのフクロウ印刷ではStealthChopでも特に不具合は出なかった。
タグ:i3 Mega
posted by はうあみ at 01:00| Comment(0) | 3D Printer

2019年01月31日

謹賀新年

あけましておめでとうございました。

なんというか散々な感じで始まった2019年ではありますが、神社でひいたおみくじを心の支えになんとか生き延びていこうと思います。

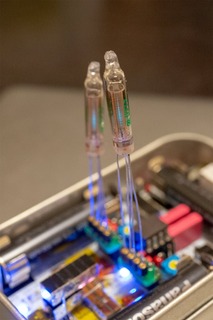

今年初めての工作は、Lucyさんから頂いた基板を使ってLittle Lucy MINT CANDYにマジックアイ(6977 Philips)を載せること。
